خرپا وارن چیست

خرپا وارن ( warren truss ) طراحی بسیار متداول برای پل های واقعی و مدل است.با این حال تاریخ جدید و سرچشمه آن کمی مبهم است.

جیمز وارن در سال 1848 در انگلستان طراحی را ثبت کرد که بسیاری از آن ها اسم ” خرپا وارن ” را به آن نسبت می دهند.

حق ثبت اختراع او بیشتر در مورد روش کار ساختن بود تا یک طراحی.

صرف نظر از این خرپا وارن مدتی است که بوده و بسیار محبوب بوده است و نمونه هایی از آن را می توان در همه جای دنیا یافت.

این خرپا از مثلث های دوطرفه برای پخش بارهای روی این پل استفاده می کند.

این مخالف با خرپای نویل است که از مثلث های ایزوکلس استفاده می کند.

مثلث های دو طرفه ، نیروها را تنها به فشار و تنش می رساند.

جالب است که هرچه یک بار ( مانند ماشین یا قطار ) از روی پل حرکت می کند ، بعضی اوقات نیروهای عضو از فشرده سازی به تنش تغییر می کنند.

این به ویژه در مورد اعضای نزدیک مرکز پل اتفاق می افتد.

چگونگی گسترش نیروها در خرپای وارن

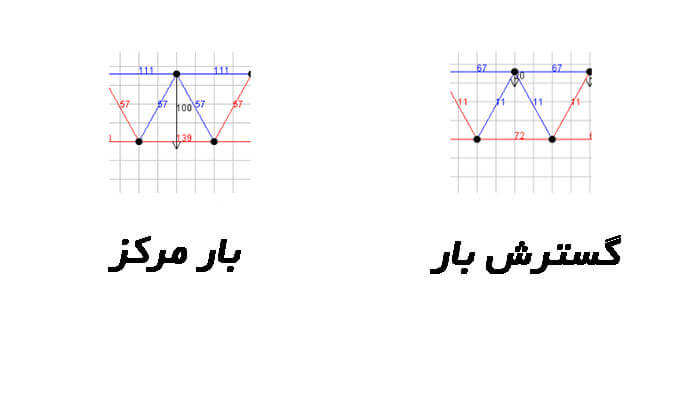

در اینجا دو نمودار وجود دارد که نشان می دهد چگونه نیروها هنگامی که خرپا وارن تحت بار است گسترش می یابد.

چگونگی-گسترش-نیروها-در-خرپای-وارن

اولی نشان می دهد که بار در کل قسمت بالای پل اعمال می شود.

دومی بار محلی شده در مرکز پل را نشان می دهد.

در هر دو مورد بار کل برابر با 100 است.

بنابراین می توانید اعداد را به عنوان درصد بارهای کل در نظر بگیرید.

جالب اینجاست که تفاوت قابل توجهی وجود دارد.

هنگامی که بار بر روی وسط پل متمرکز است ، تقریبا همه نیروها بزرگ تر هستند.

وتر بالا و پایین تحت نیروهای بزرگ تری قرار دارد حتی اگر بار کلی یکسان باشد.

بنابراین اگر می خواهید پروژه مدرسه ای شما بتواند وزن بیشتری را تحمل کند ، سعی کنید نیرو را در بالای پل پخش کنید.

برای یک پل واقعی خرپا وارن نیروهای غالب بسیار محلی خواهند بود و در امتداد پل پخش نمی شوند.

بنابراین مهندسان باید محاسبه کنند که برای ساختن هریک از اعضای این پل چقدر نیرو نیاز است تا هر یک از اعضای این پل و بنا را بر این اساس بنا کنید.

متاسفانه پل های زیادی با این روش ساخته نشده اند.

خرپا وارن برای پل های مدل

از طرح خرپای وارن برای بسیاری از پل های بالسا و چوب خیزران استفاده شده است.

همچنین برای برخی از پل های پوستی استفاده شده است.

شما می توانید یک کیت یادگیری با استفاده از خرپا وارن تهیه کنید.

خرپا وارن هنگام طراحی یک پل مدل ، یک انتخاب بسیار محکم است.

اگر نمی دانید چگونه شروع به طراحی پل خود کنید ، ما به شما خرپا وارن ، خرپا پرات یا خرپا هاو را پیشنهاد می کنیم.

خرپا وارن با Lap Joints که اتصالات بسیار قوی دارند آسان است.

تمام کاری که شما باید انجام دهید این است که آکوردهای بالا و پایین خود را گذاشته و روی اعضای خرپا به طور مستقیم در بالای آکورد های بالا و پایین چسب بزنید.
