خرپا پرات چیست

خرپا پرات ( pratt truss ) از کالب و توماس پرات ( پدر و پسر ) سرچشمه گرفت.

هنگامی که آن ها در سال 1844 برای ثبت اختراع درخواست کردند.

جالب توجه است که حق ثبت اختراع آن ها ارتباطی با طراحی و ارتباط بیشتر با روشی برای ساخت خرپا نداشته است.

پس از خواندن درخواست ثبت اختراع ، به نظر حق ثبت اختراع آن ها مربوط به نوع اتصالات خرپا به قاب پل و همچنین ورود آهن است.

آهن در آن مقطع ارزان تر می شد و پیشرفت هایی را در تمام پل های چوبی ارائه می داد.

روش ساخت آن ها با سرعت بسیار رایج شد و به این ترتیب نام آن ها به یک طراحی خرپایی خاص که امروزه ما آن را خرپا پرات می شناسیم ، گره خورده است.

گرچه تفاوت آن با حق ثبت آن ها است.

شما می توانید ثبت اختراع اصلی آن ها را در وب سایت USPTO بخوانید.

اگر دقت کرده باشید می بینید که نقشه های نمونه آن ها شبیه به خرپا پرات فعلی نیست.

برای پیچیدگی بیشتر مسائل خرپا پرات تغییرات بسیاری دارد.

بیشتر با نام منحصر بفرد خود.

به عنوان مثال بالتمور ، پنسیلوانیا و پارکر در پرات مستقر هستند.

با این حال امروزه ما یک طرح خرپایی معمول و پذیرفته شده به نام خرپا پرات داریم و هنگام ساختن پل های واقعی و مدل بسیار مفید است.

حالا بیایید در ادامه بررسی کنیم که چرا؟

چگونگی گسترش نیروها در خرپا پرات

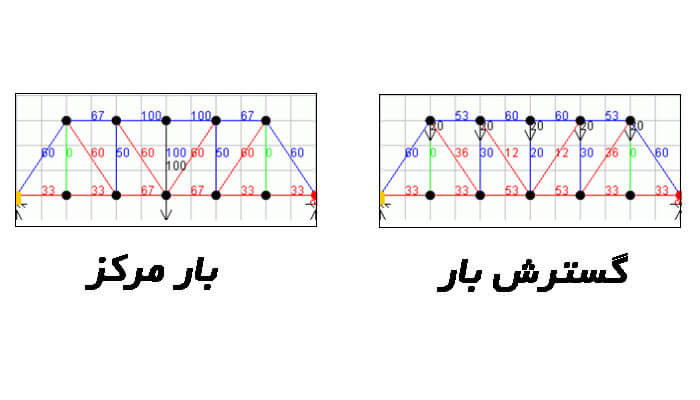

در اینجا دو نمودار وجود دارد که نشان می دهد که چگونه نیروها وقتی خرپا پرات تحت فشار قرار دارد ، پخش می شوند.

چگونگی-گسترش-نیروها-در-خرپا-پرات

اولین بار ، بار محلی شده در مرکز پل را نشان می دهد.

دومی نشان می دهد که بار در کل قسمت بالای پل اعمال می شود.

در هر دو مورد بار کل برابر با 100 است.

لطفا توجه داشته باشید اگر بار به جای قسمت بالای بار اعمال شود ، نمودارهای نیرو تغییر نمی کنند.

این نمودارها چندین نکته جالب به وجود می آورند.

توجه کنید که هیچ تفاوتی در نیرو در دو عضو زاویه انتهایی وجود ندارد.

همچنین در آکورد پایین بین دو تصویر تغییر کمی وجود دارد.

با این حال تغییرات چشمگیر در اعضای خرپای داخلی وجود دارد.

بار محور باعث افزایش چشمگیر میزان نیرویی می شود که برای اعضای داخلی پل اعمال می شود.

علاوه بر این هنگامی که بار در مرکز قرار دارد ، نیروها بر روی وتر بالا افزایش می باید.

این تغییر به ظاهر ناچیز در نحوه بارگذاری این پل تفاوت زیادی در نحوه عملکرد مدل شما دارد.

اگر توانایی تغییر و تنظیم چگونگی بارگذاری پل خود را دارید ما برای پخش بار در کل طول اقدام می کنیم.

این شامل هر مدل طراحی پل و نه فقط خرپا پرات است.

آیا خرپای پرات برای پل های مدل مناسب است؟

طرح خرپا پرات یکی از موارد محبوب است که اغلب از آن برای پل های مدل استفاده می شود و ساخت آن آسان است و یک انتخاب جامد برای یک پل مدل است.

آنچه آن را بسیار خوب می کند ، چگونگی نیروها هنگام بارگیری است.

اعضای خرپا زاویه دار تحت فشار طولانی تری قرار دارند.

اعضای کوتاه تر و عمودی تحت فشار قرار دارند.

حتی متوجه خواهید شد که چند عضو عمودی دارای بار صفر هستند.

چرا این مهم است؟

سرانجام چوب تحت فشار قرار خواهد گرفت ( شکست ).

هرچه یک تکه چوب طولانی تر باشد ، وقتی همه چیز های دیگر یکسان بماند زودتر از آن سفت می شود.

برای جلوگیری از خم شدن شما یا باید با بزرگ تر کردن ، یا تغییر مواد و یا تغییر شکل عضو ، قدرت عضو را افزایش دهید.

البته شما می توانید آن را کوتاه تر کنید.

این کاری است که طرح خرپا پرات در مقایسه با خرپا هاو انجام می دهد.

ریشه های خرپا پرات برای اعضای زاویه دار شامل استفاده از آهن است نه چوب.

از چوب برای اعضای عمودی استفاده می شود.

با این حال برای اکثر پل های مدل شما فقط از چوب استفاده می کنید.

این امر به خرپا پرات مزیت می بخشد.

با این وجود بهتر است پل های خرپا پرات و خرپا هاو خود را بسازید و قدرت آن ها را به تنهایی مقایسه کنید.
